Por que os resistores eletrônicos têm faixas coloridas?

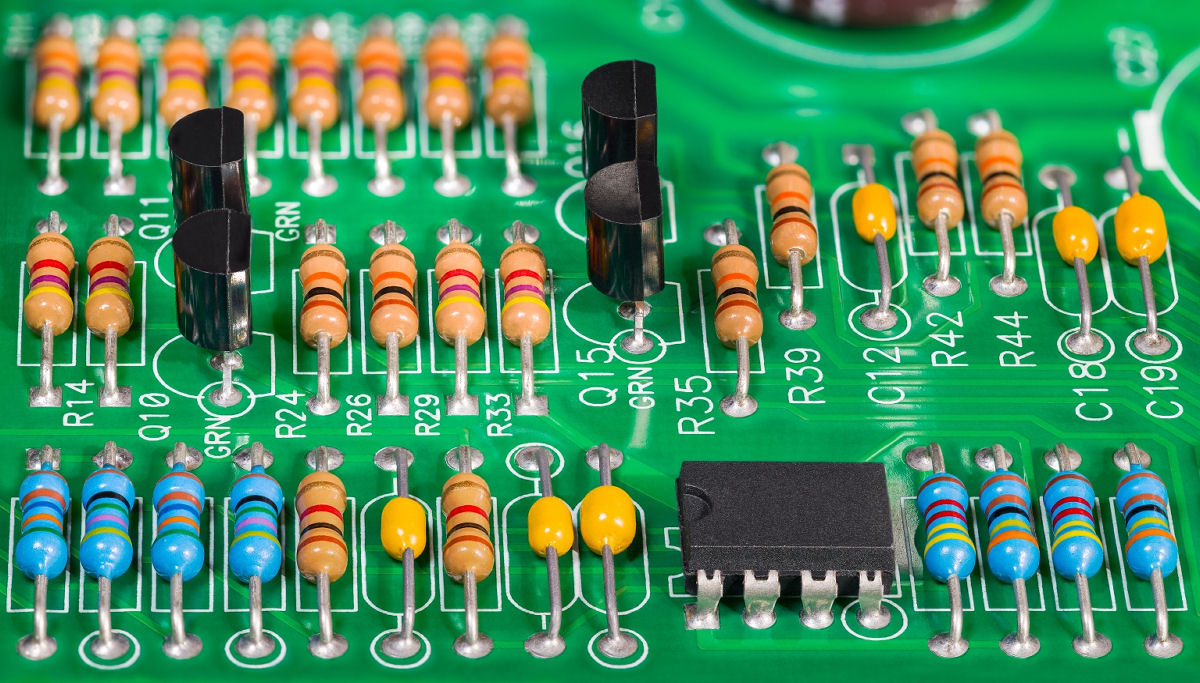

Se você já abriu um rádio quebrado, um computador antigo ou até mesmo um brinquedo eletrônico moderno, provavelmente já os viu. Pequenos componentes cilíndricos em uma placa de circuito verde, parecendo um pouco com lagartas listradas microscópicas. Esses são os resistores. Eles são os heróis anônimos da eletrônica moderna, resistindo e controlando silenciosamente o fluxo de corrente para que seus aparelhos não queimem. Mas há algo estranho neles. Ao contrário de quase todos os outros componentes dentro do seu dispositivo, eles não têm números impressos.

Em vez disso, são decorados com faixas finas, brilhantes e coloridas com a seguinte sequência: preto(0), marrom(1), vermelho(2), laranja(3), amarelo(4), verde(5), azul(6), violeta(7),cinza(8), branco(9), além de faixas prateadas e douradas.

Por quê? É apenas decoração? Os engenheiros queriam apenas que a placa de circuito ficasse bonita?

De fato, eu conheço este segredo desde a adolescência, quando cursei eletrotécnica, um dos conhecimentos mais básicos do curso.

Com o tempo dei como estabelecido que todo mundo também sabia, mas não. Faz alguns dias descobri que o filho de um amigo coleciona resistores em função de suas cores e raridade. Quando expliquei a verdadeira razão ele ficou encantado. Por isso decidi escrever este post.

Para entender esse "segredo", precisamos voltar aos anos 1920. O rádio estava se tornando a mais nova obsessão mundial, e os fabricantes corriam para construir aparelhos menores, melhores e mais baratos. Dentro desses rádios, havia resistores.

Ora, os primeiros resistores eram robustos. Imprimir seus valores, como 47.000 ohms, na lateral era fácil. Mas, à medida que a tecnologia avançava, os eletrônicos encolhiam rapidamente. Os resistores tornaram-se minúsculos, pouco maiores que um grão de arroz graúdo.

Isso criou uma enorme dor de cabeça na linha de montagem. Imagine tentar imprimir números minúsculos em um tubo redondo do tamanho de um grão de arroz. A tinta borrava. O equipamento de impressão em miniatura era caro.

Mas, o pior de tudo, havia o problema da rotação. Quando um operário soldava um resistor em uma placa, ele podia girar. Se o número impresso ficasse virado para baixo, rente à placa de circuito, tornava-se completamente invisível.

Se um técnico precisasse consertar o rádio mais tarde, não teria ideia de qual peça estava analisando, a menos que desfizesse a solda e removesse a peça completamente.

A indústria precisava desesperadamente de uma solução. Precisavam de uma identificação que fosse barata de aplicar, fácil de ler e, o mais importante, visível em todos os 360 graus.

No final da década de 1920, a Associação de Fabricantes de Rádio teve uma ideia brilhantemente simples: tinta. Especificamente, faixas pintadas que envolviam totalmente o cilindro.

Eles criaram um sistema universal de codificação por cores. Atribuíram um número de 0 a 9 a dez cores distintas. O preto é 0, o marrom é 1, o vermelho é 2, e assim por diante até o branco, que é 9, como descrevi acima.

Esse sistema simples é, na verdade, pura matemática. As duas primeiras faixas representam os dígitos base. A terceira faixa atua como um multiplicador, indicando exatamente quantos zeros devem ser acrescentados ao final. Uma faixa final, geralmente dourada ou prateada, indica a tolerância, ou seja, a precisão do componente.

As cores prata e dourado podem também serem impressas na terceira faixa como multiplicadores 10 a -1 ou 10 a -2, respectivamente.

De repente, um engenheiro podia simplesmente olhar para um componente minúsculo, digamos, com as cores marrom, verde e vermelho, e saber instantaneamente que se tratava de um resistor de 1.500 ohms ou 1k5 Ω, sem necessidade de lupa ou números ocultos.

O que torna esse sistema verdadeiramente genial é a sua universalidade. Números escritos têm aparências totalmente diferentes dependendo do sistema de escrita. O número quatro em português não se parece em nada com o quatro em árabe, hindi ou mandarim. Mas as cores... as cores transcendem o idioma.

Um dispositivo eletrônico projetado no Japão poderia ser montado no México e consertado na Alemanha, e qualquer engenheiro ao longo desse processo conseguiria identificar o mesmo resistor sem precisar de tradução.

Por quase um século, esse código simples, semelhante a um arco-íris, ajudou a manter a indústria global de eletrônicos unida. Hoje, porém, com os componentes tornando-se microscópicos, tão pequenos que parecem sementes de pimenta, lasers estão assumindo a tarefa de gravar códigos minúsculos em componentes planos.

Como também perdeu-se o foco do reparo de placas eletrônica (estragou vai para o lixo), hoje, os resistores são impressos diretamente no próprio circuito utilizando a tecnologia de filme espesso e tintas ou pastas condutivas e resistivas. Esse processo elimina a necessidade de soldar um componente físico individual (como os resistores SMD ou tradicionais), permitindo a miniaturização extrema e a redução de custos na produção em massa.

Ainda assim, o clássico resistor colorido continua sendo produzido aos bilhões: uma relíquia vibrante e funcional da era do rádio.

Portanto, da próxima vez que você vir uma placa de circuito, observe com mais atenção aqueles pequenos cilindros coloridos. Eles não são apenas enfeites bonitos. São um código secreto centenário, pintado em uma época em que a tecnologia precisava de uma forma mais simples de se comunicar.

Para o Matheus, filho do meu amigo, se tornou o principal motivo pelo qual quer um dia ser Engenheiro Eletrônico.
